说实话,我第一次修一个电源板的时候,看到那个四个脚的黑色方块——整流桥,心里直发怵,万用表拿在手里,表笔戳来戳去,就是不知道哪边是头哪边是尾,后来烧的板子多了,才慢慢摸出门道,今天我就用最直白的话,把如何检测整流桥这件事掰开揉碎了讲给你听,不管你是修家电的、玩电子的,还是纯粹被一个坏充电器逼得想自己动手的,这篇应该都能帮上忙。

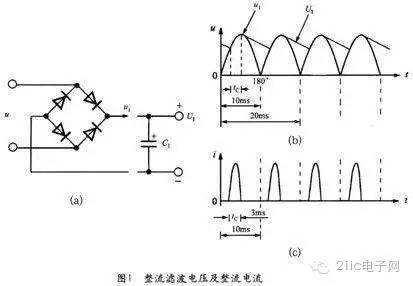

你可以把整流桥想象成一个“单向阀门组”,交流电进来的时候,电流方向一会儿正一会儿反,整流桥的作用就是让不管怎么进来的电流,最后都从同一个方向出去,它内部其实就是四个二极管接成一个桥式结构,常见的封装有扁扁的方形(通常标着“KBU”或“KBP”),也有长条形的(GBU”),还有贴片的小方块。
关键点:整流桥里面最容易坏的就是二极管,要么击穿短路(相当于一根导线直通),要么开路(彻底断路),短路会导致保险丝炸、后级电路烧;开路则会导致输出电压为零或者只有一半。
如果你是在修一个已经不通电的板子,第一步永远不是直接插电测电压,那太危险,也容易把故障扩大,正确的做法是:
我见过有人拿指针表用电阻档测,其实也能测,只是读数需要点经验,数字表更省心,直接显示压降。
假设你手里是一个最常见的四脚整流桥,上面标着“~”、“+”、“-”,两个“~”是交流输入,我们用万用表的红黑表笔来测内部四个二极管。
通常外壳上会印着符号,如果字磨掉了,可以用万用表蜂鸣档在断电状态下两两互测,找出哪两个脚之间有两个二极管压降,不过更靠谱的办法是查型号手册,KBU6J”这种,网上一搜就有引脚图。
把黑表笔(数字表里黑笔是负极,对应二极管阴极)放在“+”脚,红表笔分别碰两个“~”脚,正常应该显示一个0.5V到0.7V左右的压降,如果显示“OL”或者“1”(开路),说明那个二极管开路,如果显示0.000V或者接近0,说明击穿短路。
反过来,红表笔放“-”脚,黑表笔分别碰两个“~”脚,同样应该看到0.5~0.7V,这两个方向加起来,一共四个二极管,每个都要测。
两个“~”脚之间,理论上无论怎么测都应该是开路(OL),如果测出有压降或者短路,那里面肯定坏了,这一步很多人会漏掉,但其实很重要——有时候两个交流脚之间的保护二极管(有些桥堆内部有)会坏。

下面这张表帮你快速对照:
| 红表笔位置 | 黑表笔位置 | 正常读数 | 异常判断 |
| ~(交流脚1) | 5~0.7V | OL=开路;0V=短路 | |
| ~(交流脚2) | 5~0.7V | 同上 | |
| ~(交流脚1) | 5~0.7V | 同上 | |
| ~(交流脚2) | 5~0.7V | 同上 | |
| ~1 | ~2 | OL(开路) | 有读数=坏 |
注意:有些大功率整流桥内部每个二极管还并联了均压电阻或者电容,这时候测出来的阻值可能不是无穷大,需要对照手册判断。
有时候你不想把整流桥从板子上拆下来焊,那就得在路测,在路测的麻烦在于,并联的其他元件会影响读数,比如后级有大电容,测的时候会被充电,读数会飘,这时候你可以:
我自己的习惯:只要怀疑桥有问题,直接拆下来测,花两分钟拆焊,比在线猜来猜去省时间。
如果你有示波器,可以在通电状态下测整流桥输出端的波形,正常的全波整流后应该是100Hz(50Hz交流)或者120Hz(60Hz交流)的脉动直流,如果波形缺了一半,说明桥里有两个二极管坏了,但说实话,对于绝大多数维修场景,万用表二极管档已经够用了,示波器更适合研发或者深度分析。
还有一个土办法:给整流桥交流脚接一个低压交流(比如12V AC),然后测直流输出,如果输出是0,或者只有一半电压,那桥就是坏的,不过这个办法需要隔离变压器,不太适合新手。
说几个我踩过的坑:
如果确定坏了,换新的别只看脚位一样,还要看:
最后说一句实在话:如何检测整流桥这件事,看一百遍不如拿个坏桥测十遍,找几个废板子上的桥,好的坏的混在一起,用万用表挨个测,测到你能闭着眼睛说出哪个脚该有读数为止,那时候你就不只是会检测了,你是真的懂了。
行了,就聊到这,你手边要是有个可疑的整流桥,现在就可以拿起万用表试试。
