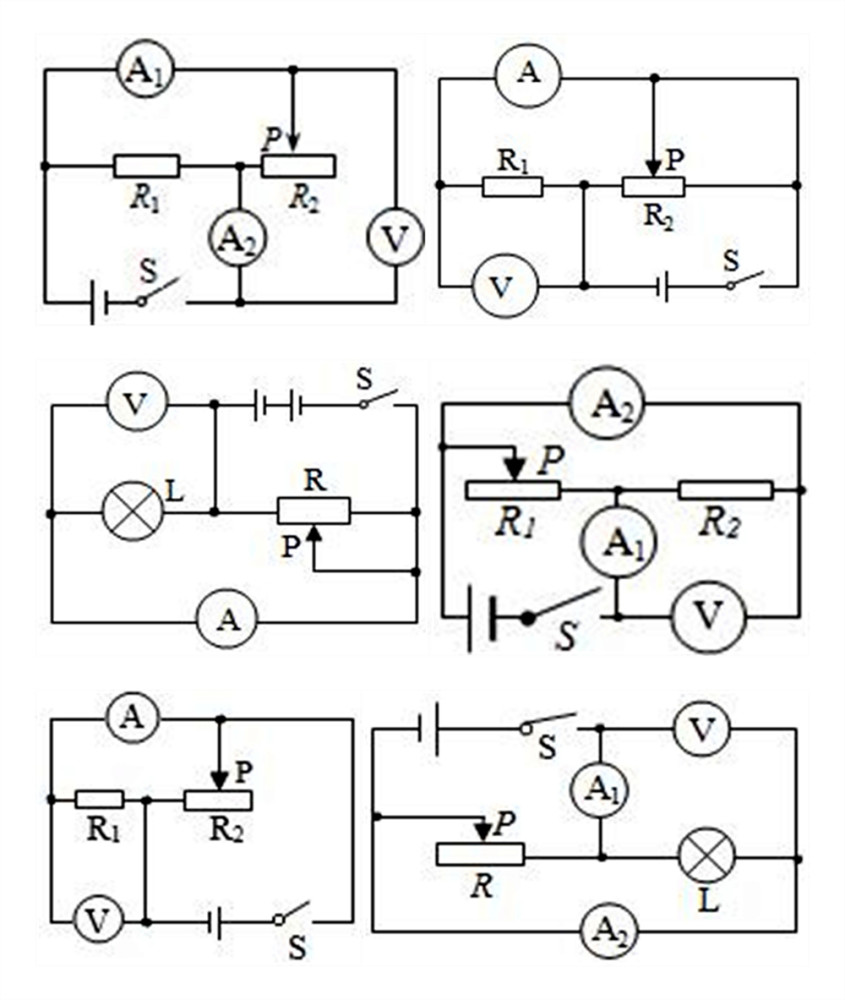

我记得第一次拿到电路图的时候,心里就一个念头：这玩意儿跟蜘蛛爬过的纸有什么区别？密密麻麻的线、奇奇怪怪的符号，还有一堆字母数字，后来修家电的师傅跟我说了一句话：“电路图就是一张地图，只不过上面画的不是路，是电走的路。”这句话我记到现在，今天咱们就用这种“看地图”的思路，把电路图怎么看这件事聊透。

先别急着看懂全部，先找“地标”

你打开手机地图找一家餐厅,会先看什么？肯定是先找自己熟悉的参照物，比如某个地铁站、某个商场，电路图也一样。不要试图从左上角第一个符号开始逐个读，那样你会在第三行就迷路。正确的做法是：先扫一眼整张图，找到几个“地标级”的元件。

• 电源：通常是标着VCC、VDD、+5V、+12V或者电池符号的地方，这就是地图上的“起点”。
• 地线：标着GND、VSS或者那个像三横线递减的符号，这是“终点”。
• 核心芯片或晶体管：图里块头最大、引脚最多的那个家伙，比如一个单片机、一个运放、一个功率管。

找到这三个,你就知道电大概从哪来、到哪去、中间经过谁，我习惯用荧光笔把电源线和地线描一遍——这招特别土，但特别管用。

搞懂符号：其实就那么几类

很多人卡在符号上,觉得要背几百个。真没必要。你只要记住：电路图里的符号只分四类——电源类、被动类、主动类、开关类。

你看,其实就这四类，剩下的符号都是它们的变种或者组合，我见过一个新手，硬背了三百个符号，结果看到实际电路还是懵——因为他没搞懂符号背后的功能，只记住了形状。

跟着电流走一遍，别跳步

现在你有了地标,也认识了符号，接下来最关键的一步：从电源正极出发，沿着线走，一直走到地线。就像你在地图上从家走到公司，得一条路一条路地看。

举个例子,假设你看到一个电阻和一个LED串联，然后接到三极管的集电极，你心里要默念：电流从VCC出来，经过电阻限流，经过LED发光，然后进入三极管，三极管导通后从发射极到GND，如果三极管不导通，LED就不亮。这就是“读图”而不是“看图”。

遇到分支怎么办？分支就是并联，电流会分成几路，但每一条路最终都要回到GND，你可以先选一条最简单的支路走通，再走另一条，别同时走两条，脑子会炸。

那张“看着就头大”的图，其实有套路

很多新手看到密密麻麻的集成电路图就投降了,我教你一个办法：把芯片当成一个黑盒子，先只看它的引脚功能。比如一个555定时器，你不需要知道里面有多少个三极管，你只需要知道：1脚地，2脚触发，3脚输出，4脚复位，5脚控制，6脚阈值，7脚放电，8脚电源，然后看每个引脚外面接了什么，这样图就瞬间简化了。

再比如看放大器电路,你先找运放的同相输入端、反相输入端和输出端，输入信号从哪来？反馈网络怎么接？电源怎么供？把这三件事搞清楚，剩下的就是计算电阻值的事了。

常见坑：别被“连线交叉”骗了

电路图里两根线交叉,如果没有实心圆点，那就是不相连的。很多新手以为交叉就是连接，结果把整个电路理解错了，有实心圆点才是电气连接，还有，有些图为了好看，会把线绕来绕去，其实逻辑上就是直接连过去的，你把它当成“地铁线路图”看——不是按地理比例画的，是按拓扑关系画的。

注意“网络标签”，有时候图里会出现一个小旗子形状的标签，写着“CLK”或者“RESET”，这不是元件，只是一个名字，意思是：所有标着“CLK”的地方，在实际电路里都是连在一起的，这样画图的人就不用把线拉得满天飞了。

动手练：从最简单的开始

我建议你去找三个图来练手：第一个是电池+开关+灯泡的图，第二个是电阻分压电路，第三个是LED闪烁电路（用555或者三极管），不用多，这三个图你如果能用嘴说出来电流怎么走、每个元件干嘛用的，你就已经超过一半的初学者了。

对了,《电子电路图识读入门》这本书里有个观点我很认同：读图能力不是看会的，是猜出来的，你看到一个陌生电路，先猜它大概是什么功能，然后顺着电源和地验证你的猜测，猜错了也没关系，下次就记住了。

最后说个实在话,我到现在看复杂电路图，也偶尔会卡住，卡住的时候我就干一件事：拿张白纸，把电源线和地线画出来，然后把三极管或者芯片一个个标上去，再补上电阻电容，画着画着，路就通了，电路图怎么看？就是把它当成一张地图，先找起点终点，再认路标，然后一步一步走，别贪快，走一遍比看十遍有用。

你手里的那张图,现在是不是没那么吓人了？
