我第一次给继电器供电时,心里想的是：不就两根线嘛，结果线圈冒烟了，后来才明白，继电器看着简单，供电这事儿如果没搞对，轻则“不吸合”，重则直接“火化”，今天咱们就掰扯清楚，怎么给你的继电器喂对电。

先搞明白：继电器到底靠什么工作？

想象一下你家里的电灯开关,你用手一按，灯就亮，继电器就是一只“不用手按的开关”，它靠电来“按”，这个“按”的动作由线圈完成，给线圈通电，产生磁场，磁场吸动衔铁，触点就啪地一下闭合或者断开。

所以给继电器供电,本质上就是给它的线圈供电，线圈没电，触点就是死的，线圈电不对，触点要么乱跳，要么永远不动。

第一步：翻标签，找线圈参数

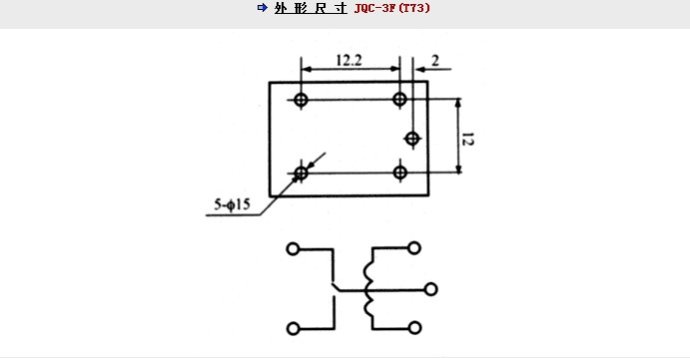

拿起一个继电器,侧面或顶部一定印着一行字，SRD-05VDC-SL-C”或者“JQC-3FF-12VDC”，重点看这几个数字：

• 额定电压：5V、12V、24V，这是线圈正常工作的电压。
• 线圈电阻：用万用表量一下，常见5V继电器线圈约70Ω，12V的约400Ω。
• 吸合电流：电压÷电阻=电流，5V、70Ω就是约71mA。

比如一个12V继电器,线圈电阻400Ω，那它就需要12V电压下流过30mA电流才能稳定吸合，你给它5V，它可能“嗡嗡”响但不吸；你给它24V，它线圈很快就烫得能煎鸡蛋。

第二步：选对电源，别硬凑

给继电器供电的电源,得满足三件事：电压对、电流够、稳定。

先说电压,常见做法是直接和主控电路共用电源，比如你用Arduino，它输出5V，那就选5V继电器，你用PLC，输出24V，那就选24V继电器，别想着“5V继电器串个电阻接12V”，那个电阻发热量够你暖手，而且继电器吸合电压会变得飘忽不定。

再说电流,很多人忽略这点，一个继电器线圈只要几十毫安，但如果你同时驱动8个继电器，那就是300~500mA，如果你的电源本来就在给单片机、传感器供电，再挂上继电器，很可能“一带载就重启”，算清楚总电流，电源留出至少1.5倍余量。

还有稳定,继电器吸合瞬间会产生反向电动势，这个电压尖峰会干扰同一电源上的其他芯片。每个线圈两端最好并联一个续流二极管（比如1N4007），负极接电源正，正极接线圈另一端——方向别反，反了等于短路，这个小东西一块钱能买一大把，但能救你整块板子。

第三步：不同场景，不同接法

低压直流控制（单片机、树莓派）

你有一个5V单片机,一个5V继电器，最简做法：

• 继电器线圈一端接单片机5V（VCC），另一端接单片机的某个IO口（比如D2）。
• IO口输出低电平,继电器吸合；输出高电平，继电器释放。
• 但注意：IO口灌电流有限（通常20mA以内），而线圈要70mA，所以必须加一个三极管（如S8050）或者直接用光耦隔离模块。

正确接法：5V接线圈一端，线圈另一端接三极管集电极，三极管发射极接地，基极通过1kΩ电阻接单片机IO，IO给高电平，三极管导通，继电器吸合。

高压交流控制（220V负载）

这里你控制的是220V的灯泡或电机,但继电器线圈仍然可以用5V或12V直流，关键是强电和弱电要分开走线，线圈那侧是弱电，触点那侧是强电，别把220V火线接到线圈上，那是放烟花。

如果你用ESP8266这类3.3V设备，一定要选3.3V兼容的继电器模块，或者加电平转换，否则IO输出3.3V，线圈要5V，可能偶尔吸合偶尔不吸，你会以为是WiFi丢包，其实是供电没搞对。

多路继电器集中供电

8路继电器板很常见,这时候不要从单片机取电，而是单独给继电器板供5V或12V，再把控制信号（IN1~IN8）从单片机接过去，共地即可，也就是电源负极和单片机负极连在一起，不共地，信号就没有参考，继电器会乱跳。

几个容易踩的坑

• 用稳压电源带大继电器：比如24V、线圈电阻200Ω的继电器，吸合电流120mA，普通78L24只能给100mA，一吸合电压就掉，继电器“哒哒哒”像机关枪。
• 忘记续流二极管：三极管关断瞬间，线圈产生几百伏反压，三极管当场击穿，你以为是继电器坏了，其实是三极管先走一步。
• 线圈和触点接反：把220V接到线圈上，继电器会“啪”一声，然后安静地牺牲，线圈通常标“+/-”或者两根同色线，触点标COM、NO、NC。
• 直接并联多个线圈：一个5V电源带10个5V继电器，电流700mA，如果电源只有500mA，电压会跌到3V，全部不吸合，分开供电或者选大电源。

最后说一句实在的：继电器供电这件事，说明书上写得很清楚，只是我们常常懒得看，拿万用表量一下线圈电阻，算一下电流，加个续流二极管，基本就能避开九成问题，下次再看到继电器不听话，先别怪代码，去看看它的电喂对了没。
